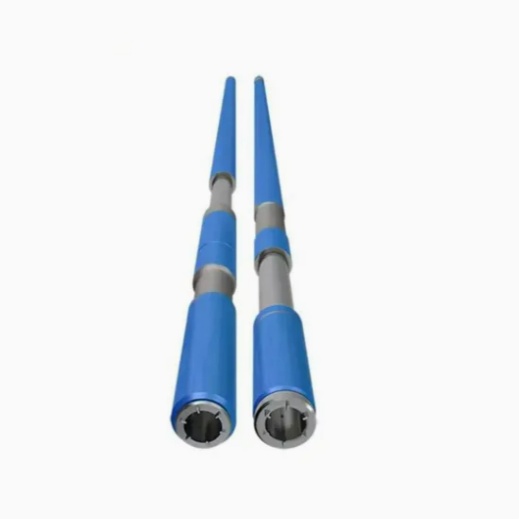

ZSJ/ZXJ hidrolik ve mekanik iki parçalı sondaj kavanozu

API Spec 7-1

Bu sondaj kavanozu iki bileşenden oluşur: ZSJ tipi delme kavanozu ve ZXJ tipi delme kavanozu. Bu bileşenler birlikte veya yalnızca çalıştırılabilir.

Miktar:
Kullanılabilirlik:





Sormak Sepete Ekle

Hidrolik ve mekanik iki parçalı sondaj kavanozu API hidrolik ve mekanik iki parçalı sondaj kavanozu Yağ kuyusu sarsıcı çalışma aracı hidrolik-mekanik iki parçalı sondaj kavanozu Yönlü karmaşık ve derin kuyular için ZSJ/ZXJ hidrolik ve mekanik iki parçalı sondaj kavanozu API Petrol Alanı Hidrolik-Mekanik İki Parçalı Sondaj Kavanozu Yağ Kuyu Sondajı

Ürün Açıklaması

Ürün parametreleri

Bu tür sondaj kavanozu, sondaj işlemleri sırasında sıkışmış matkap araçlarını serbest bırakmaya yardımcı olmak için matkap ipine bağlanır ve sondaj işlemlerinin derhal devam ettirilebilmesini sağlar. Bu ürün özellikle yönlü, karmaşık ve derin kuyular için önerilir.

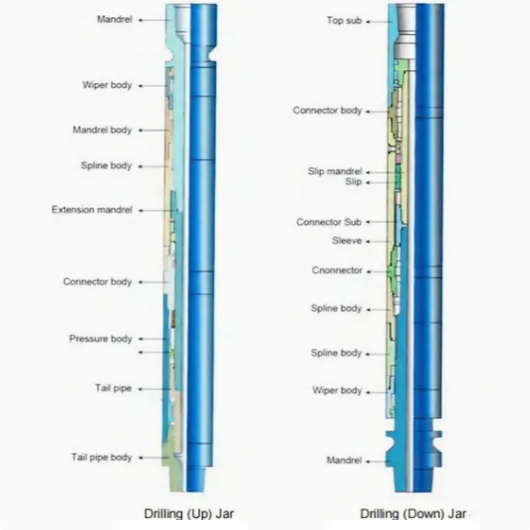

Bu sondaj kavanozu iki bileşenden oluşur: ZSJ tipi delme kavanozu ve ZXJ tipi delme kavanozu. Bu bileşenler birlikte veya yalnızca çalıştırılabilir. Yukarı sarsıcı kısmı, sarsıcı kuvvetin takım yüksekliği yükü ile kolayca ayarlanmasına izin veren hidrolik sistemi kullanır. Sarsıcı kuvvet, aletlerin maksimum nominal yükünü aşmamalıdır. Aşağı sarsıcı kısmı mekanik sürtünme mekanizmasını kullanır. Bununla birlikte, sarsıntılı kuvvet sadece keçi delme operasyonunda kullanılmadan önce sondaj kavanozunda mekanik olarak önceden ayarlanabilir.

Parametormodel		ZSJ94B	ZSJ90B	ZSJ80B	ZSJ76B	ZSJ70B	ZSJ66B	ZSJ64B	ZSJ62B	ZSJ56B	ZSJ46B
Parametormodel		ZXJ94B	ZXJ90B	ZXJ80B	ZXJ76B	ZXJ70B	ZXJ66B	ZXJ64B	ZXJ62B	ZXJ56B	ZXJ46B
Ürün kodu		1317000	1316000	1315000	1314000	1313000	1312000	1311000	1310000	1309000	1308000
0.D. (mm)		241	229	203	197	178	172	165	160	146	121
Kimlik (mm)		76	76	71.4	714	70	63.5	57	57	57	47
Genel olarak aşağı çekin (mm)	Yukarı	5450	5450	5515	5515	5424	5452	5360	5360	5730	5300
Genel olarak aşağı çekin (mm)	Aşağı	5550	5550	5250	5250	5215	5098	5215	5215	5000	4760
Aşağı inme (mm)	Yukarı	343	343	368	368	344	344	344	344	332	305
Aşağı inme (mm)	Aşağı	254	254	181	181	178	178	178	178	180	178
Bağlantı API		75/8 Reg	75/8 Reg	65/8 Reg	65/8 Reg	NC50	NC50	NC50	NC46	412 fh	NC38
Maksimum gerilme yükü (KN)		2800	2800	2500	2500	2300	2200	2200	2200	2000	1400
Max.Working Tork (NM)		22 × 103	22 × 103	20 × 103	18 × 103	15 × 103	15 × 103	15 × 103	15 × 103	15 × 103	13 × 103
Yukarı Kavanoz için Nominal Serbest Bırakma Kuvvetleri (KN)		500-700	500-700	400-600	400-600	350-550	350-550	300-450	300-450	200-350	150-250
Max.up Salınan Kuvvet (KN)		1000	1000	750	750	700	700	550	550	450	270
Max.down Jarring Reloase Force (KN)		650	650	600	600	550	550	500	500	400	250
Ağırlık (kg)		3000	2600	2124	1950	1350	1280	1200	1090	870	650
