ZSJ/ZXJ HYDRAULICKÁ A MECHANICKÁ DVOUDÍLNÁ VRTACÍ JAR

API Spec 7-1

Tato vrtací nádoba se skládá ze dvou součástí, vrtací nádoby typu ZSJ a vrtací nádoby typu ZXJ. Tyto komponenty mohou být provozovány společně nebo výhradně.

Množství:
Dostupnost:





Zeptejte se Přidat do košíku

HYDRAULICKÁ A MECHANICKÁ DVOUDÍLNÁ VRTACÍ JAR API HYDRAULICKÁ & MECHANICKÁ DVOUDÍLNÁ VRTACÍ JAR Hydraulicko-mechanická dvoudílná vrtací nádoba Hydraulická-mechanická dvoudílná vrtací nádoba Hydraulická a mechanická dvoudílná vrtací nádoba Zsj/Zxj pro směrově složité a hluboké vrty API Oilfield hydraulicko-mechanická dvoudílná vrtací nádoba pro vrtání ropných vrtů

Popis produktu

Parametry produktu

Tento typ vrtací nádoby je připojen k vrtací koloně, aby pomohl uvolnit zaseknuté vrtací nástroje během vrtacích operací a zajistil, že vrtací operace mohou být rychle obnoveny. Tento produkt se doporučuje zejména pro směrové, složité a hluboké vrty.

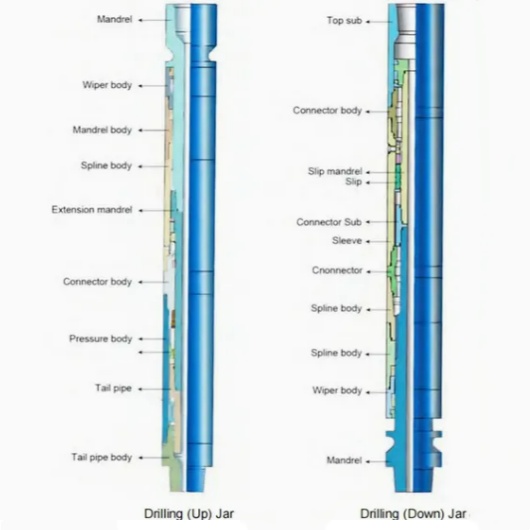

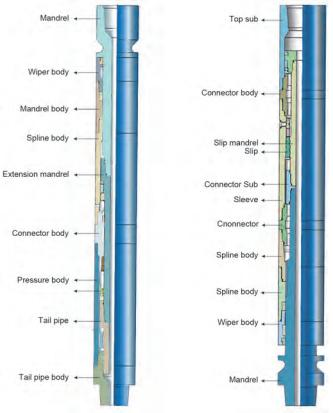

Tato vrtací nádoba se skládá ze dvou součástí, vrtací nádoby typu ZSJ a vrtací nádoby typu ZXJ. Tyto komponenty mohou být provozovány společně nebo výhradně. Horní otřesová část využívá hydraulický systém, který umožňuje snadné nastavení otřesové síly podle elevačního zatížení nástroje. Otřesová síla by neměla překročit maximální jmenovité zatížení nářadí. Spodní otřesová část využívá mechanického třecího mechanismu. Síla otřesu však může být přednastavena pouze mechanicky na vrtacím bubnu před jeho použitím při operaci vrtání.

ParametrModel		ZSJ94B	ZSJ90B	ZSJ80B	ZSJ76B	ZSJ70B	ZSJ66B	ZSJ64B	ZSJ62B	ZSJ56B	ZSJ46B
ParametrModel		ZXJ94B	ZXJ90B	ZXJ80B	ZXJ76B	ZXJ70B	ZXJ66B	ZXJ64B	ZXJ62B	ZXJ56B	ZXJ46B
Kód produktu		1317000	1316000	1315000	1314000	1313000	1312000	1311000	1310000	1309000	1308000
0.D. (mm)		241	229	203	197	178	172	165	160	146	121
ID (mm)		76	76	71.4	714	70	63.5	57	57	57	47
Celková délka stahování (mm)	Nahoru	5450	5450	5515	5515	5424	5452	5360	5360	5730	5300
Celková délka stahování (mm)	Dolů	5550	5550	5250	5250	5215	5098	5215	5215	5000	4760
Stahovací zdvih (mm)	Nahoru	343	343	368	368	344	344	344	344	332	305
Stahovací zdvih (mm)	Dolů	254	254	181	181	178	178	178	178	180	178
Připojení API		75/8 REG	75/8 REG	65/8 REG	65/8 REG	NC50	NC50	NC50	NC46	412 FH	NC38
Maximální zatížení v tahu (kN)		2800	2800	2500	2500	2300	2200	2200	2200	2000	1400
Max. pracovní točivý moment (Nm)		22×103	22×103	20×103	18×103	15×103	15×103	15×103	15×103	15×103	13×103
Jmenovitá síla uvolnění pro up Jar (kN)		500-700	500-700	400-600	400-600	350-550	350-550	300-450	300-450	200-350	150-250
Max.Up Jarring Release Force (kN)		1000	1000	750	750	700	700	550	550	450	270
Maximální síla uvolnění otřesů dolů (kN)		650	650	600	600	550	550	500	500	400	250
Hmotnost (kg)		3000	2600	2124	1950	1350	1280	1200	1090	870	650
