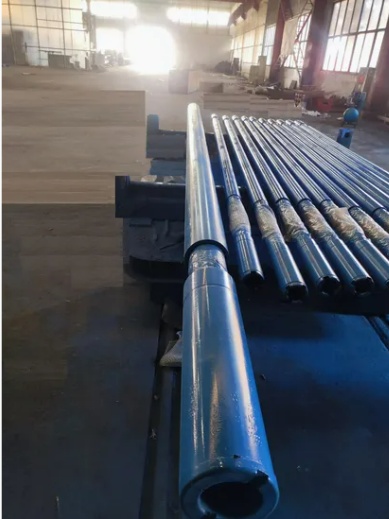

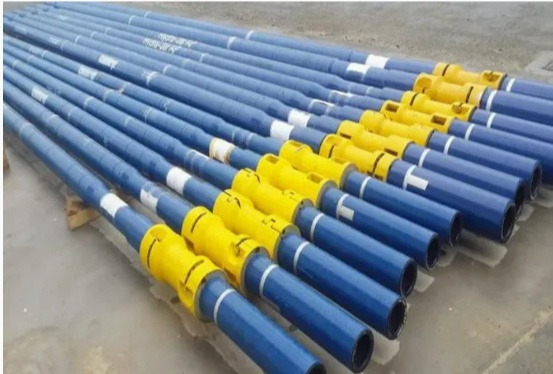

Qysz хоёр давхар гидравлик өрөмдлөгийн ваар

API SEAD 7-1

Ажлын зарчмууд: Дээшээ эргэн тойрон, доошоо чиглүүлж, доошоо чиглүүлж байна

тоо хэмжээ:
:





Асуух Сагсанд нэмэх

Гидравлик өрөмдлөгийн савыг давхар ажиллуулах API7-1 qyszz Давхардсан Гидравлик өрөмдлөгийн ван Qysz off of over over of over of over of over-ийн хийн үйлдвэрлэлийн зориулалттай гидравлик өрөмдлөгийн ван Өрөмдлөгийн хэрэгсэл qysz ass qysz давхар жүжигчний гидравлик өрөмдлөгийн ван Газрын тосфилд API-ийг гэрчилгээжүүлсэн давхар ажиллуулах бүрэн гидравын өрөмдлөгийн сав

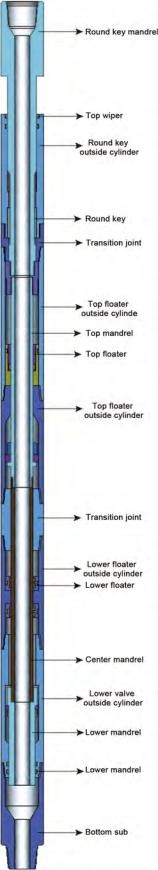

Бүтын систем

Бүтээгдэхүүний параметрүүд

Qysz төрлийн өрөмдлөгний ваар нь гацсан өрөмдлөг хэрэгслийг суллахын тулд ажил эрхэлдэг гидравлик лааз юм. Энэхүү нэг хэсэг нь хоёр ширхэг гидравлик лаазтай, хүчирхэг хүчийг хүчээр хүчээр ашиглах боломжтой бөгөөд ердийн өрөмдлөгийн үйл ажиллагааг аль болох хурдан үргэлжлүүлж болно.

QYSZ төрлийн гидравлик саваа ажиллуулах үед оператор нь моментийг тохируулах шаардлагагүйгээр газар дээр нь оньсч хүч, чиглэлд тохируулж болно. Qysz jar найдвартай бөгөөд хялбархан ажиллаж болно. Үүнийг өрөмдлөг, коринг, загасчлах, загасчлах, цементийн үйл ажиллагаанд хэрэглэж болно.

Ажлын зарчмууд

● дээш чиглэсэн

Өрөмдлөгийн ишийг өргөх нь гидравлик савыг дээшлүүлж, дээд гидравлик механизмыг дээшлүүлж, дээд гидравлик механизмыг дагуулдаг. Энэ нь ажлын шингэн дэх нэмэгдсэн даралтыг үүсгэдэг. Ийнхүү савыг урьдчилан тогтоосон цус харвалт хийх үед шингэний даралт гарахад шингэний даралт гарга, гацсан өрөмдлөгийн ишийг сулруулж байна.

● доошоо урсгах

Доошоо хүчийг гидравлик саван дээр дарж, даралт үүсгэдэг

доод гидравлик механизмын ажлын шингэн. Саванд хүрэх үед а

Урьдчилан тогтсон цус харвалт, шингэний даралт суллагдах бөгөөд цохисон өрөмдлөгийг суллахын тулд доошоо чиглүүлж, доошоо чиглүүлдэг

Загвар	Qysz121b	Qysz159c	Qysz165b	Qysz172C	Qysz178b	Qysz203b	Qysz241
Бүтээгдэхүүний код	1808000	1810000	1811000	1812000	1813000	1815000	1817000
0. (мм)	121	159	165	172	178	203	241
1.Д. (мм)	50.8	69	69	69	69	76.2	762
API холболт	Nc38	Nc46	Nc50	Nc50	Nc50	6.5 / 8 рег	758 рег
Нийт урт (мм)	9100	9450	9450	9450	8890	9700	9700
Нийт жин (кг)	530	980	1020	1110	1290	1660	2400
Чөлөөт цус харвалт (мм)	127	190	190	190	190	190	190
Доош нь үнэгүй цус харвалт (мм)	165	190	190	190	190	190	190
MAX.UP Jarring Force (kn)	350	700	700	700	800	1000	1250
Max.Down Jarring Force (kn)	200	350	350	350	400	500	650
Max.tensile ачаалал (kn)	1500	3750	3750	3750	4650	6650	7350
АЖЛЫН АЖИЛЛАГАА (ХУВЬЦАА)	1000	2000	2000	2000	2400	2800	3500
Max.torque ачаалал (KNM)	18	75	75	75	91	133	180
SportstOnque (Knm)	10	25	25	25	30	35	40
Насосны талбай (CM⊃2;)	18	26	26	26	51	58	78
