Cavo di alimentazione ESP piatto per pompa dell'olio sommerso elettrico

Esecuzione del criterio: GB/T16750 、 IEEE1017 、 IEEE1018 、 IEEE1019 、 API RP11S5 、 API RP11S6
Gamma di applicazioni: questo cavo è applicabile per l'uso in unità di pompa sottomissione dell'elettricità con una tensione nominale inferiore a 3kV o 6kV. La temperatura di lavoro consentita è di 150 ℃ (302 ℉).

quantità:
Disponibilità:





Informarsi Aggiungi al cestino

Cavi in alluminio per ESP Cavi per i sistemi Reda ESP cavi ESP cavo CV trasferimento dei dati dei cavi ESP Cavi di sistema ESP macchinari per cavi ESP piatti

Descrizione del prodotto

Parametri del prodotto

● Descrizione

Isolamento composto con pellicola in poliimide e fluoroplastica, giacca in gomma di nitrile, nastro fluoropolimero e treccia sintetica coperta completamente sopra la giacca, armatura a nastro in acciaio zincato (o in acciaio inossidabile) completo.

● Criteri di esecuzione

GB/T16750 、 IEEE1017 、 IEEE1018 、 IEEE1019 、 API RP11S5 、 API RP11S6

● Intervallo delle applicazioni

Questo cavo è applicabile per l'uso in unità di pompa sommergibile per elettricità con tensione nominale inferiore a 3kV o 6kV. La temperatura di lavoro consentita è di 150 ℃ (302 ℉). Il cavo ha l'eccellente capacità di resistenza all'olio, resistenza al calore e resistenza alla corrosione.

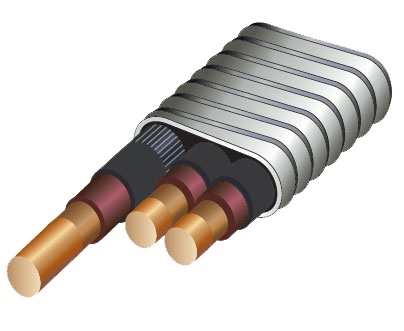

● Grafico della sezione trasversale del cavo

● Specifiche e parametri

Fase	Attraverso Sezione mm²	Conduttore Diametro mm	Resistenza DC a 20 ℃ ≤ω/km	Isolamento Spessore mm		Giacca Spessore mm	Dimensioni e peso complessivi
							3kv		6kv
				3kv	6kv		mm × mm	kg/km	mm × mm	kg/km
3	16	1/4.62	1.15	0.8	1.0	1.3	13 × 32	1278	13 × 33,5	1310
3	20	1/5.19	0.84	0.8	1.0	1.3	14 × 33	1449	14 × 35	1468
3	33	1/6.54	0.54	0.8	1.0	1.3	15 × 37	1643	15 × 40	1935
3	42	1/7.35	0.43	0.8	1.0	1.3	16 × 40	2158	16 × 42	2236

● Indice della performance

Attraverso Sezione		Conduttore Diametro mm	3kv Isolamento Resistenza Mω · km	3kv Corrente di perdita a 15,6 ℃ μA/km/kV	6kv Resistenza all'isolamento Mω · km	6kv Corrente di perdita μA/km/kV	Test di tensione CC Per 5 minuti
mm²	Awg	Conduttore Diametro mm	3kv Isolamento Resistenza Mω · km	3kv Corrente di perdita a 15,6 ℃ μA/km/kV	6kv Resistenza all'isolamento Mω · km	6kv Corrente di perdita μA/km/kV	3kv	6kv
16	5	4.62	5112	0.240	5978	0.20	27kv	35kv
20	4	5.19	4660	0.270	5431	0.23
33	2	6.54	3905	0.344	4516	0.284
42	1	7.35	2585	0.387	4129	0.319
