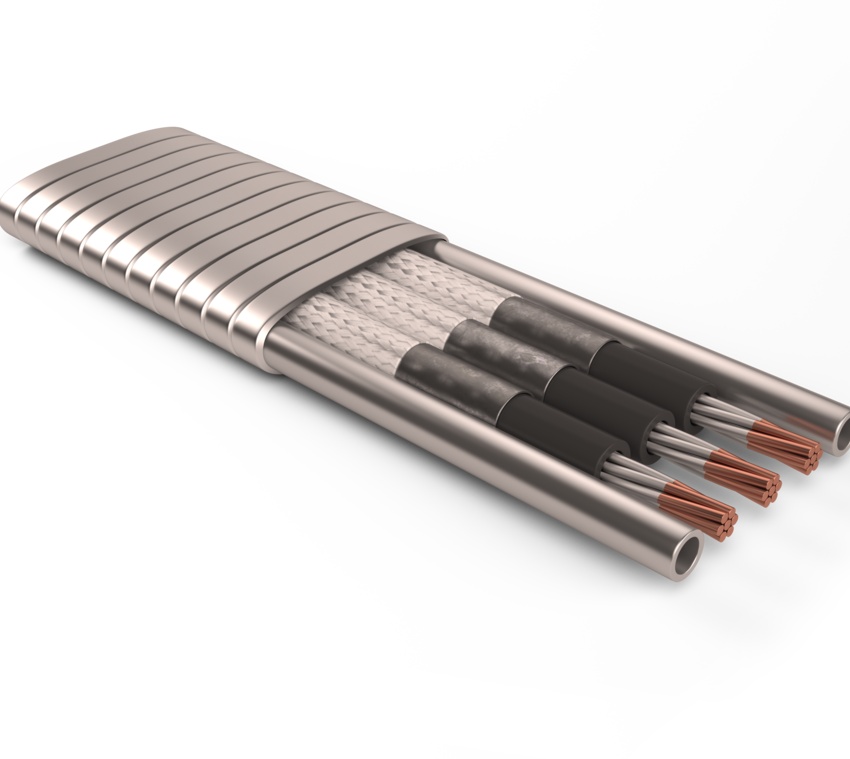

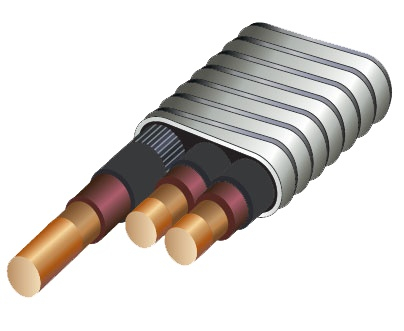

Fladt ESP -strømkabel til elektrisk nedsænkbar oliepumpe

Udførelse af kriterium: GB/T16750 、 IEEE1017 、 IEEE1018 、 IEEE1019 、 API RP11S5 、 API RP11S6
Applikationsområde: Dette kabel er anvendeligt til brug i elektricitets nedsænkelige pumpeenheder med nominel spænding mindre end 3 kV eller 6KV. Den tilladte arbejdstemperatur er 150 ℃ (302 ℉).

Mængde:
Tilgængelighed:





Spørge Føj til kurv

aluminiumskabler til ESP Kabler til REDA ESP -systemer ESP -kabler CV -kabel ESP -kabler Dataoverførsel ESP -systemkabler flade ESP -kabler maskineri

Produktbeskrivelse

Produktparametre

● Beskrivelse

Forbindelseisolering med polyimidfilm og fluoroplastik, nitrilgummijakke, fluoropolymerbånd og syntetisk fletning dækket fuldstændigt over jakken, fuld galvaniseret stål (eller rustfrit stål eller monel) tape rustning.

● Udførelse af kriterium

GB/T16750 、 IEEE1017 、 IEEE1018 、 IEEE1019 、 API RP11S5 、 API RP11S6

● Anvendelsesområde

Dette kabel gælder til brug i elektricitets nedsænkelige pumpeenheder med nominel spænding mindre end 3 kV eller 6KV. Den tilladte arbejdstemperatur er 150 ℃ (302 ℉). Kablet har den fremragende evne til oliebestandighed, varmebestandighed og korrosionsbestandighed.

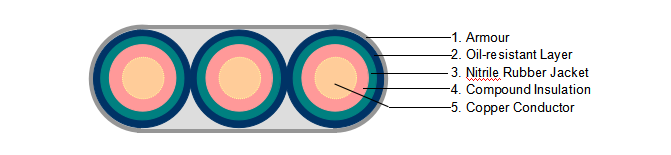

● Kabels tværsnitskort

● Specifikation og parametre

Fase	Kryds Afsnit mm²	Leder Diameter mm	DC -modstand ved 20 ℃ ≤ω/km	Isolering Tykkelse mm		Jakke Tykkelse mm	Samlet størrelse og vægt
							3 kV		6kV
				3 kV	6kV		mm × mm	kg/km	mm × mm	kg/km
3	16	1/4.62	1.15	0.8	1.0	1.3	13 × 32	1278	13 × 33,5	1310
3	20	1/5.19	0.84	0.8	1.0	1.3	14 × 33	1449	14 × 35	1468
3	33	1/6,54	0.54	0.8	1.0	1.3	15 × 37	1643	15 × 40	1935
3	42	1/7.35	0.43	0.8	1.0	1.3	16 × 40	2158	16 × 42	2236

● Indeks for ydeevne

Kryds Afsnit		Leder Diameter mm	3 kV Isolering Modstand Mω · km	3 kV Lækstrøm ved 15,6 ℃ μA/km/kV	6kV Isoleringsmodstand Mω · km	6kV Lækstrøm μA/km/kV	DC -spændingstest I 5 minutter
mm²	AWG	Leder Diameter mm	3 kV Isolering Modstand Mω · km	3 kV Lækstrøm ved 15,6 ℃ μA/km/kV	6kV Isoleringsmodstand Mω · km	6kV Lækstrøm μA/km/kV	3 kV	6kV
16	5	4.62	5112	0.240	5978	0.20	27 kV	35 kV
20	4	5.19	4660	0.270	5431	0.23
33	2	6.54	3905	0.344	4516	0.284
42	1	7.35	2585	0.387	4129	0.319

Fladt ESP -strømkabel til elektrisk nedsænkbar oliepumpe
