Výtah API 8C řady Y s posuvným typem

1. Produkty s certifikací API s národním nejlepším produktovým standardem
2. Vyměnitelné kluzné těleso pro snadné ovládání pro různé trubkové
3. Všechny testy NDT pro kritické části výtahu
4. Záruka do jednoho roku po prodeji, náhradní díly dostupné s dohledatelným číslem dílu

Množství:
Dostupnost:





Zeptejte se Přidat do košíku

api 8c série y vrtu nářadí skluzového typu výtah Výtah skluzového typu řady y

Popis produktu

Technická specifikace

Výkres

Kresba 2

Seznam dílů

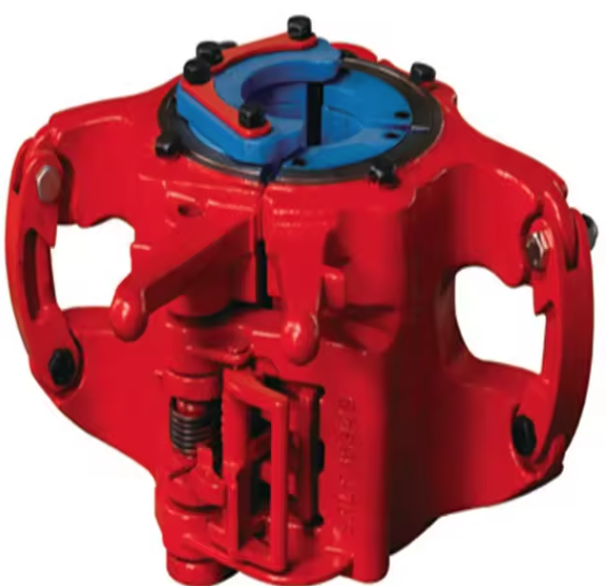

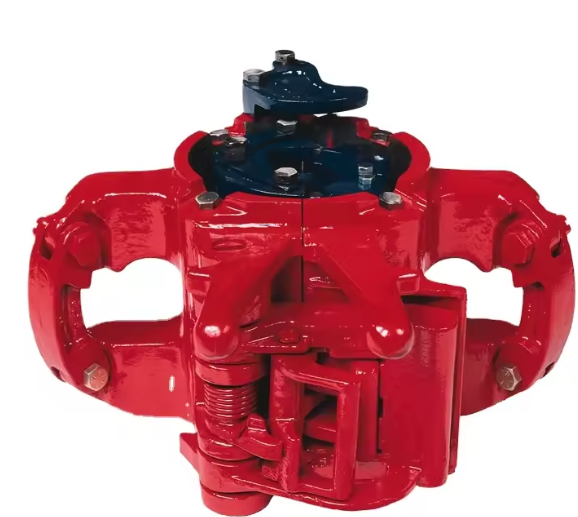

Slip (typ) Elevator je nepostradatelným nástrojem při držení a zvedání vrtných trubek, pažnic a trubek při vrtání ropy a vrtání vrtů. Je zvláště vhodný pro zvedání integrovaného potrubního podstavce, integrovaného kloubového pouzdra a sloupu elektrického ponorného čerpadla. Produkty musí být navrženy a vyrobeny v souladu s požadavky specifikace API Spec 8C pro vrtací a výrobní zdvihací zařízení.

Model	Velikost		Jmenovitá kapacita
Model	mm(in)	mm(in)	KN
HYT	60,3-88,9 (2 3/8-3 1/2)	1350	150
YT	33,4-88,9 (1,315-31/2)	675	75
MYT	33,4-73 (1,315-2 7/8)	360	40
LYT	26,7-52,4 (1,05-1 1/16)	180	20
HYC	88,9-139,7 (3 1/2-7 5/8)	1800	200
MYC	88,9-117,8 (3 1/2-7)	1125	125
YC	88,9-117,8 (3 1/2-7)	675	75

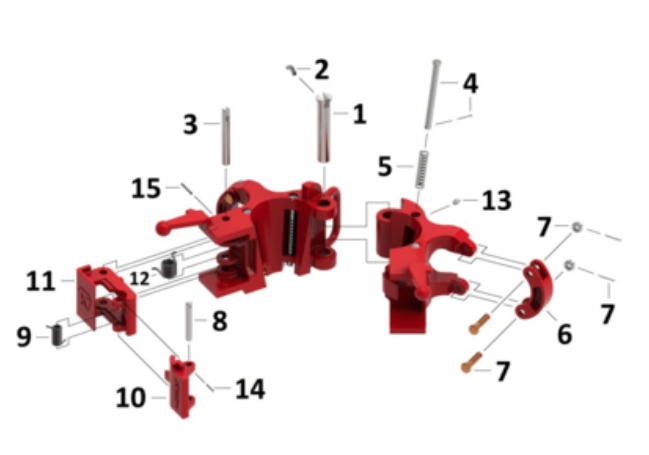

Položka č.	Množství	Popis
1	1	ČEP ZÁVĚSU
2	1	DRŽÁK ČEPU ZÁVĚSU
3	1	ZÁPADKA PIN
4	4	SLIP PIN & COOTTER
5	4	SLIP PRUŽINA
6	2	BLOKOVÁNÍ ODKAZŮ
7	4	PROPOJOVACÍ BLOK ŠROUB, MATICE A ZÁVAŽKA
8	1	ZAMYKÁNÍ ZÁPADKY PIN
9	1	PRUŽINA ZÁMKU ZÁPADKY
10	1	ZÁMEK ZÁPADKY
11	1	ZÁPADKA
12	1	PRUŽINA ZÁPADKY
13	1	MASTNÝ ZERT NA DVEŘE
14	1	UCHYCOVACÍ KOLÍK ZÁPADKY
15	1	DRŽÁK ZÁPADKOVÉHO ČEPU

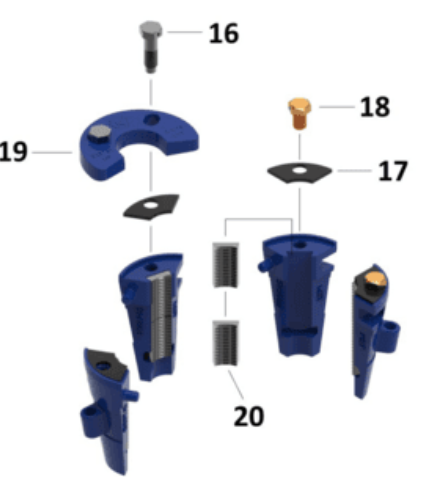

16	4	ŠROUB NASTAVOVACÍ DESKY
17	4	VLOŽTE PŘIDRŽOVACÍ DESKU
18	4	VLOŽTE PŘÍDRŽNÝ ŠROUB
