Медный провод Силовые кабели Esp Электрический кабель

Критерий выполнения: GB/T16750, IEEE1017, IEEE1018, IEEE1019, API RP11S5, API RP11S6.
Область применения: Этот кабель применим для использования в погружных насосных установках с номинальным напряжением менее 3 кВ или 6 кВ. Допустимая рабочая температура составляет 150 ℃ (302 ℉).

Количество:
Наличие:





Запросить Добавить в корзину

высокоточные кабели и провода esp Плоские силовые кабели Ingelec ESP, горячая распродажа Ingelec ESP плоские/круглые силовые кабели, горячая распродажа Ingelec ESP, соединительные кабели для насоса, горячая распродажа Ingelec ESP круглые силовые кабели оборудование для изготовления плоских кабелей esp Кабель ESP для электрического погружного насоса

Описание продукта

Параметры продукта

● Описание

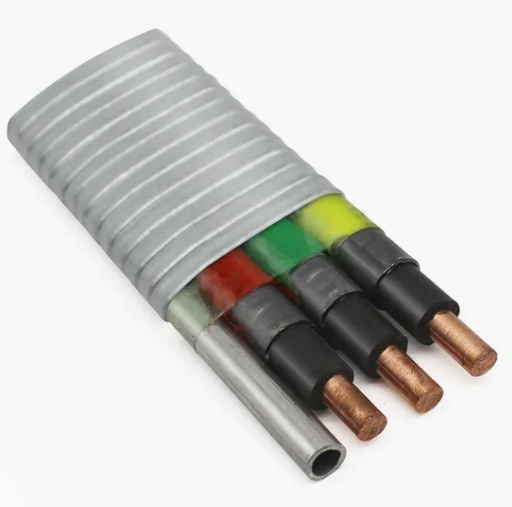

Комбинированная изоляция из полиимидной пленки и резины EPDM. Внутренняя свинцовая оболочка. Фторполимерная лента и синтетическая оплетка, полностью покрытая оболочкой. Ленточная броня из полностью оцинкованной стали (или нержавеющей стали или монеля).

● Критерий эффективности

GB/T16750, IEEE1017, IEEE1018, IEEE1019, API RP11S5, API RP11S6

● Область применения

Этот кабель применим для использования в погружных насосных установках с номинальным напряжением менее 3 кВ или 6 кВ. Допустимая рабочая температура составляет 150 ℃ (302 ℉). Кабель обладает превосходной маслостойкостью, термостойкостью и коррозионной стойкостью.

● Таблица поперечного сечения кабеля.

999

● Спецификация и параметры

Фаза	Крест Раздел мм²	Дирижер Диаметр мм	Сопротивление постоянному току при 20 ℃ ≤Ом/км		Изоляция Толщина мм		Куртка Толщина мм		Общий размер и вес
									3кВ		6кВ
			Неконсервированный	Консервированный	3кВ	6кВ	3кВ	6кВ	мм×мм	кг/км	мм×мм	кг/км
3	16	1/4,62	1.15	1.16	1.9	2.3	1.0	1.0	13×36	2230	13×38	2430
3	20	1/5.19	0.84	0.86	1.9	2.3	1.0	1.0	14×38	2464	14×40	2752
3	33	1/6,54	0.54	0.56	1.9	2.3	1.0	1.0	15×43	3143	15×45	3348
3	42	1/7,35	0.43	0.44	1.9	2.3	1.0	1.0	16×45	3575	16×47	3881

● Таблица поперечного сечения кабеля.

Крест Раздел		Дирижер Диаметр мм	3кВ Изоляция Сопротивление МОм·км	3кВ Ток утечки при 15,6 ℃ мкА/км/кВ	6кВ Сопротивление изоляции МОм·км	6кВ Ток утечки мкА/км/кВ	Испытание напряжения постоянного тока За 5 минут
мм²	AWG	Дирижер Диаметр мм	3кВ Изоляция Сопротивление МОм·км	3кВ Ток утечки при 15,6 ℃ мкА/км/кВ	6кВ Сопротивление изоляции МОм·км	6кВ Ток утечки мкА/км/кВ	3кВ	6кВ
16	5	4.62	1797	0.56	2035	0.49	27кВ	35кВ
20	4	5.19	1614	0.62	1835	0.54
33	2	6.54	1503	0.67	1713	0.58
42	1	7.35	1347	0.74	1542	0.65
