ESP-uppoöljypumpun kaapelit Litteä Esp-virtajohto sähköiseen uppoöljypumppuun API-hyväksyntä litteä ja pyöreä Esp-kaapeli teräsnauhapanssari upotettava öljypumppukaapeli 6 4 2 1 AWG kuparilanka xlpe-kaapelit esp virtakaapeli esp-virtakaapeli öljykenttäkaapeli uppopumppukaapelit esp-virtakaapeli öljykenttäkaapelit uppopumpun virtakaapeli
Tuotteen kuvaus

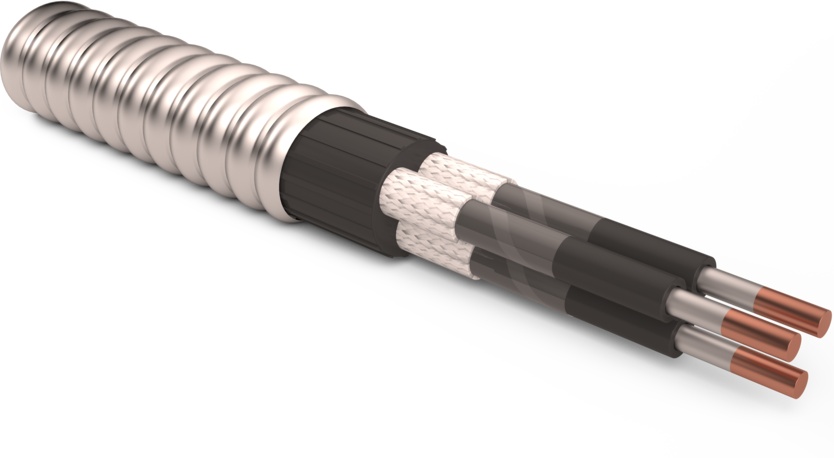

Kaapelin poikkileikkauskaavio
Tekniset tiedot ja parametrit
Suorituskykyindeksi

Polypropeeni (PP) eristys, nitriilikumi (NBR) vaippa, täyssinkitty teräs (tai ruostumaton teräs tai monel) nauhapanssari.

Suorituskriteeri:

GB/T16750, IEEE1017.2, IEEE1018, IEEE1019, API RP11S5, API RP11S6

 Sovellusalue:

Tämä kaapeli soveltuu käytettäväksi uppopumppuyksiköissä, joiden nimellisjännite on alle 3 kV tai 6 kV. Sallittu käyttölämpötila on 90℃ (194℉). Kaapelilla on erinomainen öljyn- ja korroosionkestävyys.




13

Vaihe Poikkileikkaus
​
         mm2		 Johtimen
halkaisija
mm		 Tasavirtavastus
20℃
≤ Ω/km
Tinaamaton Tinattu		 Eristeen paksuus
mm
3kV
6kV		 Takin
   paksuus
        mm
Koko ja paino

3kV 6kV
mm kg/km mm kg/km
3 16 1/4,62 1.15 1.16 2.0 2.3 2.0 27 1381 29 1480
3 20 1/5.19 0.84 0.86 2.0 2.3 2.0 28 1555 31 1650
3 33 1/6,54 0.54 0.56 2.0 2.3 2.0 32 2060 34 2170
3 42 1/7.35 0.43 0.44 2.0 2.3 2.0 34 2382 37 2500


Poikkileikkaus
​		 Johtimen
halkaisija
mm		 3kV
eristysvastus M Ω
·
km		 3kV
Vuotovirta
15,6℃
μA/km/kV		 6kV
eristysvastus M Ω
·
km		 6kV
Vuotovirta
μA/km/kV		 DC-jännitetesti
5 minuutin ajan
mm2 AWG 3kV 6kV
16 5 4.62 4500 0.278 5400 0.246

20 4 5.19 3380 0.295 3869 0.262 27kV 35kV
33 2 6.54 2530 0.394 2922 0.328

42 1 7.35 2300 0.427 2658 0.361
