Στη βιομηχανία πετρελαίου και φυσικού αερίου, οι βαλβίδες πύλης λάσπης διαδραματίζουν καθοριστικό ρόλο στον έλεγχο της ροής των υγρών γεώτρησης κατά τη διάρκεια της καλής διάτρησης. Αυτές οι εξειδικευμένες βαλβίδες έχουν σχεδιαστεί για να χειρίζονται υψηλής πίεσης, λειαντικά και ιξώδη υγρά, καθιστώντας τα βασικά συστατικά στα συστήματα γεώτρησης. Η κατανόηση της σημασίας, της λειτουργικότητας και των πλεονεκτημάτων μιας βαλβίδας πύλης λάσπης μπορεί να βοηθήσει τους επαγγελματίες του κλάδου να λάβουν τεκμηριωμένες αποφάσεις κατά την επιλογή εξοπλισμού για τις δραστηριότητές τους.
Αυτό το άρθρο παρέχει μια ολοκληρωμένη επισκόπηση των βαλβίδων πύλης λάσπης, συμπεριλαμβανομένου του ορισμού, του σκοπού και των παροχών τους. Θα συγκρίνουμε επίσης διαφορετικούς τύπους βαλβίδων πύλης λάσπης και θα συζητήσουμε τις τάσεις της βιομηχανίας που επηρεάζουν την ανάπτυξη και την εφαρμογή τους.
Τι είναι μια βαλβίδα πύλης λάσπης;

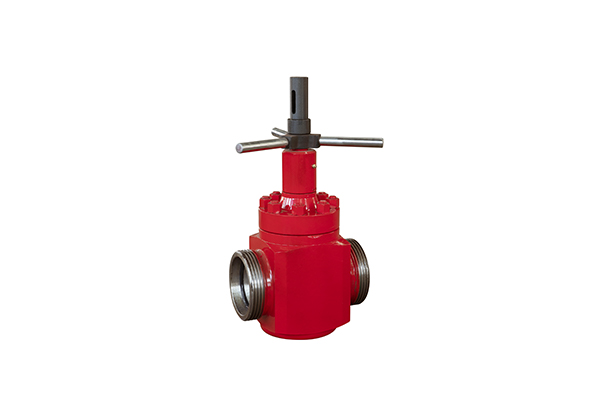

Μια βαλβίδα πύλης λάσπης είναι ένας τύπος βαλβίδας ειδικά σχεδιασμένο για τον έλεγχο της ροής της λάσπης γεώτρησης και άλλων υγρών υψηλής πίεσης σε εργασίες γεώτρησης πετρελαίου. Αυτές οι βαλβίδες χρησιμοποιούνται συνήθως σε πολλαπλές, στάσεις και συστήματα λάσπης υψηλής πίεσης, εξασφαλίζοντας την ασφαλή και αποτελεσματική ρύθμιση των υγρών γεώτρησης.
Βασικά χαρακτηριστικά μιας βαλβίδας πύλης λάσπης
Αντίσταση υψηλής πίεσης -Οι βαλβίδες πύλης λάσπης είναι σχεδιασμένες ώστε να αντέχουν σε ακραίες πιέσεις, που συχνά υπερβαίνουν τα 5.000 psi ή περισσότερο, καθιστώντας τους ιδανικούς για απαιτητικά περιβάλλοντα γεώτρησης.
Αντίσταση τριβής -Δεδομένου ότι η διάτρηση λάσπης περιέχει στερεά σωματίδια που μπορούν να προκαλέσουν φθορά, οι βαλβίδες πύλης λάσπης κατασκευάζονται με σκληρυμένα υλικά όπως ανοξείδωτο χάλυβα, καθίσματα επικαλυμμένα με καρβίδιο και σφραγίδες ελαστομερούς για την ενίσχυση της ανθεκτικότητας.
Σχεδιασμός πλήρους διάτρησης -Αυτές οι βαλβίδες προσφέρουν ένα διέλευση πλήρους δέσμης, μειώνοντας την πτώση πίεσης και ελαχιστοποιώντας την αναταραχή στην κυκλοφορία της λάσπης γεώτρησης.
Διευθυντική σφράγιση -Πολλές βαλβίδες πύλης λάσπης διαθέτουν αμφίδρομη σφράγιση, επιτρέποντάς τους να ελέγχουν τη ροή προς τις δύο κατευθύνσεις χωρίς διαρροή.
Γρήγορη και εύκολη συντήρηση - Σχεδιασμένη για τη εξυπηρέτηση πεδίου, οι βαλβίδες πύλης λάσπης συχνά διαθέτουν αντικαταστάσιμα καθίσματα και συσκευασία στελέχους, μειώνοντας το κόστος διακοπής και συντήρησης.
Τύποι βαλβίδων πύλης λάσπης
Υπάρχουν διάφοροι τύποι βαλβίδων πύλης λάσπης που βασίζονται σε σχεδιαστικές και λειτουργικές απαιτήσεις:
| Τύπος | Περιγραφή | κοινών εφαρμογών |
| Χειροκίνητη βαλβίδα πύλης λάσπης | Λειτουργεί χρησιμοποιώντας ένα χειροκίνητο τροχό για χειροκίνητο έλεγχο ροής | Χρησιμοποιείται σε περιβάλλοντα χαμηλής πίεσης ή ελεγχόμενα |
| Πνευματική βαλβίδα πύλης λάσπης | Χρησιμοποιεί πεπιεσμένο αέρα για αυτοματοποιημένη λειτουργία | Κοινή σε τοποθεσίες υψηλής πίεσης και απομακρυσμένης γεώτρησης |
| Υδραυλική βαλβίδα πύλης λάσπης | Λειτουργεί χρησιμοποιώντας υδραυλικά συστήματα για έλεγχο ακριβείας | Ιδανικό για γεώτρηση βαθέων υδάτων και αυτοματοποιημένες εξέδρες |
| API 6A λάσπη βαλβίδα πύλης | Συμπεριφορά με τα πρότυπα API 6A για ασφάλεια και απόδοση | Χρησιμοποιείται σε επιχειρήσεις πετρελαίου υψηλής πίεσης |
Κάθε τύπος βαλβίδας πύλης λάσπης έχει σχεδιαστεί για να ανταποκρίνεται σε διαφορετικές λειτουργικές απαιτήσεις, εξασφαλίζοντας την αξιοπιστία και την αποτελεσματικότητα στη διαχείριση της λάσπης.
Ποιος είναι ο σκοπός μιας βαλβίδας πύλης λάσπης;
Η κύρια λειτουργία μιας βαλβίδας πύλης λάσπης είναι η ρύθμιση της ροής της λάσπης γεώτρησης, εξασφαλίζοντας τις ομαλές εργασίες γεώτρησης, ενώ εμποδίζει την υπερβολική συσσώρευση πίεσης ή διαρροές. Παρακάτω είναι οι βασικοί σκοποί των βαλβίδων πύλης λάσπης στο πετρελαϊκό πεδίο διάτρησης:
1. Έλεγχος ροής υγρού γεώτρησης
Κατά τη διάρκεια των δραστηριοτήτων γεώτρησης, οι βαλβίδες πύλης λάσπης διευκολύνουν την ελεγχόμενη κίνηση της λάσπης γεώτρησης από τις αντλίες λάσπης στο τρυπάνι. Ρυθμίζοντας τη βαλβίδα πύλης λάσπης, οι χειριστές μπορούν να ρυθμίσουν τους ρυθμούς ροής για να βελτιστοποιήσουν την αποτελεσματικότητα της διάτρησης και τη σταθερότητα των οπών.
2. Αποτρέποντας τα αναπτυγμένα και τα κύματα πίεσης
Μια βαλβίδα πύλης λάσπης βοηθά στη διαχείριση υπερτάσεων υψηλής πίεσης που συμβαίνουν κατά τη διάτρηση μέσω διαφορετικών γεωλογικών σχηματισμών. Με τη διατήρηση της ελεγχόμενης πίεσης, αυτές οι βαλβίδες μειώνουν τον κίνδυνο εκτόξευσης και καταρράξεων.
3. Ενίσχυση της ασφάλειας και της μείωσης των περιβαλλοντικών κινδύνων
Η διαρροή λάσπης γεώτρησης μπορεί να δημιουργήσει περιβαλλοντικούς κινδύνους και κινδύνους ασφάλειας για τους εργαζόμενους. Οι βαλβίδες πύλης λάσπης παρέχουν μηχανισμό ανθεκτικότητας σε διαρροές, εξασφαλίζοντας ότι τα υγρά γεώτρησης παραμένουν στο σύστημα, ελαχιστοποιώντας τις διαρροές και τις ανησυχίες διάθεσης αποβλήτων.
4. Βελτίωση της διάρκειας ζωής του εξοπλισμού και μείωση του κόστους συντήρησης
Οι βαλβίδες πύλης λάσπης υψηλής ποιότητας έχουν σχεδιαστεί για αντίσταση στην τριβή, αποτρέποντας τη διάβρωση και την πρόωρη φθορά που προκαλούνται από υγρά γεώτρησης υψηλής πυκνότητας. Χρησιμοποιώντας ανθεκτικά υλικά, αυτές οι βαλβίδες επεκτείνουν τη διάρκεια ζωής του εξοπλισμού γεώτρησης και μειώνουν το χρόνο διακοπής συντήρησης.
5. Υποστήριξη συστημάτων λάσπης υψηλής πίεσης
Οι σύγχρονες εξέδρες γεώτρησης λειτουργούν σε πιέσεις που υπερβαίνουν τα 5.000 psi, απαιτώντας ισχυρές βαλβίδες πύλης λάσπης που μπορούν να χειριστούν ακραίες συνθήκες. Οι βαλβίδες πύλης λάσπης που πιστοποιούνται από API εξασφαλίζουν συμβατότητα με συστήματα λάσπης υψηλής πίεσης, διατηρώντας την επιχειρησιακή αποτελεσματικότητα.
6. Βελτιστοποίηση συστημάτων ελέγχου και κυκλοφορίας καλά
Ο αποτελεσματικός έλεγχος καλά εξαρτάται από τη διατήρηση ενός ισορροπημένου συστήματος κυκλοφορίας. Οι βαλβίδες πύλης λάσπης διαδραματίζουν καθοριστικό ρόλο στην κατεύθυνση της λάσπης γεώτρησης μέσω στάσεων, πολλαπλών πολλαπλών και πνιγμένων και θανάτων γραμμών, εξασφαλίζοντας τη συνεχή ισορροπία κυκλοφορίας και πίεσης.
Σύγκριση βαλβίδων πύλης λάσπης και άλλων τύπων βαλβίδων
Για να κατανοήσουμε τα πλεονεκτήματα των βαλβίδων πύλης λάσπης, τα συγκρίνουμε με άλλες κοινώς χρησιμοποιούμενες βαλβίδες σε συστήματα γεώτρησης.
| Τύπος βαλβίδας | Πρωταρχική χρήση | πλεονεκτήματα | μειονεκτήματα |
| Βαλβίδα πύλης λάσπης | Έλεγχος λάσπης γεώτρησης | Αντίσταση υψηλής πίεσης, σχεδιασμός πλήρους διάτρησης υψηλής πίεσης, | Απαιτεί περιοδική συντήρηση |
| Σφαιρική βαλβίδα | Γενικός έλεγχος υγρών | Γρήγορη λειτουργία, στενή σφράγιση | Δεν είναι κατάλληλο για περιβάλλοντα υψηλής κατάρρευσης |
| Σφαίρα | Ακριβής έλεγχος ροής | Καλή ρύθμιση ροής | Υψηλότερη πτώση πίεσης |
| Βαλβίδα πεταλούδας | Ρύθμιση ροής αγωγών | Συμπαγής σχεδιασμός, ελαφρύ | Δεν είναι ιδανικό για λάσπη γεώτρησης υψηλής πίεσης |
Από τη σύγκριση, οι βαλβίδες πύλης λάσπης εμφανίζονται ως η καλύτερη επιλογή για εφαρμογές γεώτρησης υψηλής κατάρρευσης, υψηλής πίεσης, προσφέροντας καλύτερη ανθεκτικότητα και αποτελεσματικότητα από άλλους τύπους βαλβίδων.
Σύναψη
ΕΝΑ Η βαλβίδα πύλης λάσπης είναι ένα θεμελιώδες συστατικό στη διάτρηση πετρελαίου και αερίου, που έχει σχεδιαστεί για να ρυθμίζει τη ροή της λάσπης γεώτρησης υπό συνθήκες υψηλής πίεσης. Αυτές οι βαλβίδες είναι κατασκευασμένες για αντοχή στην τριβή, σφράγιση υψηλής απόδοσης και αποτελεσματικό έλεγχο ροής λάσπης, καθιστώντας τα απαραίτητα σε σύγχρονες εργασίες γεώτρησης.
Με τις εξελίξεις σε βαλβίδες πύλης λάσπης που πιστοποιούνται από API, η βιομηχανία συνεχίζει να εξελίσσεται, εστιάζοντας στην αυτοματοποίηση, την ανθεκτικότητα και την περιβαλλοντική ασφάλεια. Η επιλογή της σωστής βαλβίδας πύλης λάσπης εξασφαλίζει τη βέλτιστη απόδοση γεώτρησης, ενισχύει την ασφάλεια και μειώνει το κόστος συντήρησης για τους χειριστές παγκοσμίως.
Συχνές ερωτήσεις
1. Ποια είναι η διαφορά μεταξύ μιας βαλβίδας πύλης λάσπης και μιας κανονικής βαλβίδας πύλης;
Μια βαλβίδα πύλης λάσπης είναι ειδικά σχεδιασμένη για το χειρισμό λάσπης γεώτρησης υψηλής πίεσης, προσφέροντας αντίσταση τριβής και αμφίδρομη σφράγιση, ενώ μια κανονική βαλβίδα πύλης χρησιμοποιείται τυπικά για γενικό έλεγχο υγρών σε αγωγούς.
2. Πόσο συχνά πρέπει να διατηρηθεί μια βαλβίδα πύλης λάσπης;
Η συχνότητα συντήρησης εξαρτάται από τις συνθήκες λειτουργίας και τη σύνθεση της λάσπης, αλλά συνιστώνται τακτικές επιθεωρήσεις και αντικαταστάσεις σφραγίδας κάθε έξι μήνες για να εξασφαλιστεί η βέλτιστη απόδοση.
3. Οι βαλβίδες πύλης λάσπης API είναι πιστοποιημένες;
Ναι, πολλές βαλβίδες πύλης λάσπης συμμορφώνονται με τα πρότυπα API 6A και API 16C, εξασφαλίζοντας τη συμβατότητα υψηλής πίεσης και τη συμμόρφωση με την ασφάλεια των εφαρμογών πετρελαίου.
4. Ποια υλικά χρησιμοποιούνται σε βαλβίδες πύλης λάσπης;
Οι βαλβίδες πύλης λάσπης είναι συνήθως κατασκευασμένες χρησιμοποιώντας ανοξείδωτο χάλυβα, καθίσματα επικαλυμμένα με καρβίδιο και σφραγίδες ελαστομερούς για να αντέξουν τα λειαντικά υγρά γεώτρησης και τα περιβάλλοντα υψηλής πίεσης.
5. Πού χρησιμοποιούνται οι βαλβίδες πύλης λάσπης;
Αυτές οι βαλβίδες χρησιμοποιούνται ευρέως σε εξέδρες γεώτρησης πετρελαίου και αερίου, πολλαπλές στάσης, αντλίες λάσπης και συστήματα κυκλοφορίας λάσπης υψηλής πίεσης για τη ρύθμιση της ροής υγρών γεώτρησης αποτελεσματικά.
