Při těžbě ropy a plynu hrají stabilizátory klíčovou roli při udržování stability vrtné kolony, snižování vibrací a zajišťování hladkého procesu vrtání. Dva běžně používané typy stabilizátorů jsou integrální stabilizátory a stabilizátory strunového typu. Zatímco oba slouží primárnímu účelu udržet vrták vyrovnaný a snížit odchylku, liší se designem, funkčností a aplikací.
Tento článek poskytuje hloubkovou analýzu integrálních stabilizátorů a stabilizátorů strunového typu a porovnává jejich strukturální rozdíly, výhody a případy použití. Pochopení těchto rozdílů je nezbytné pro výběr správného stabilizátoru pro konkrétní prostředí vrtání, optimalizaci výkonu a zajištění nákladové efektivity.
Integrovaný stabilizátor je jednodílný nástroj navržený tak, aby poskytoval stabilitu vrtací koloně a snižoval odchylku vrtu. Tento stabilizátor je vyroben z jednoho kusu vysokopevnostní oceli, díky čemuž je vysoce odolný a odolný proti opotřebení.
Jednodílná konstrukce – Integrovaný stabilizátor je vyroben z jednoho bloku oceli, což zajišťuje vysokou odolnost a pevnost.
Design lopatek – Typicky se vyznačuje spirálovými nebo přímými lopatkami, které pomáhají snižovat točivý moment a zlepšovat kontakt s vrtáním.
Vysoká odolnost proti opotřebení – Díky své pevné konstrukci nabízí tento typ stabilizátoru vynikající odolnost proti opotřebení, takže je vhodný pro drsné podmínky vrtání.
Snížené riziko selhání součástí – Vzhledem k tomu, že zde nejsou žádné pohyblivé části nebo svařované součásti, je riziko selhání výrazně nižší ve srovnání s jinými typy stabilizátorů.
Existují různé typy integrovaných stabilizátorů v závislosti na jejich konstrukci čepele:
Integral Blade Stabilizer (IBS) – Tento typ se vyznačuje břity, které jsou přímo opracovány do těla, nabízí vysokou odolnost a vynikající stabilizaci.

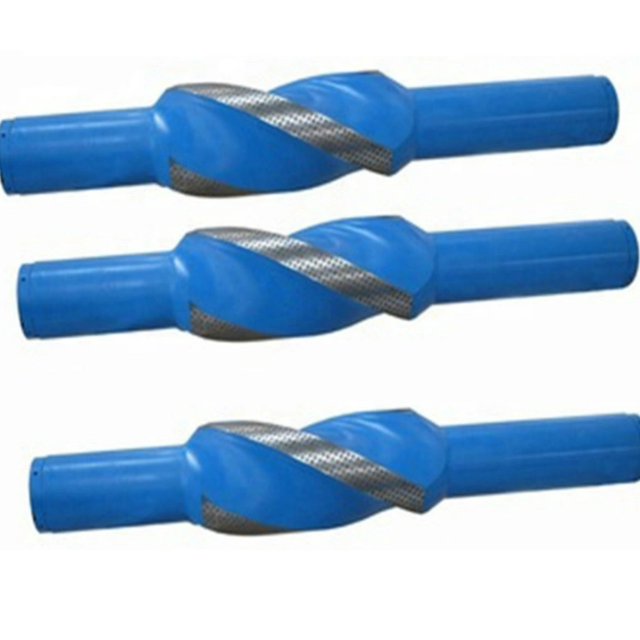

Integrální stabilizátor spirálové čepele – čepele jsou navrženy ve spirálovém vzoru, což snižuje točivý moment a zlepšuje čištění otvorů.
Integrální stabilizátor rovné čepele – Obsahuje rovné čepele, které poskytují stabilitu a zároveň minimalizují odpor otvoru.
Používá se při směrovém vrtání k udržení správné trajektorie vrtu.
Ideální pro drsná vrtací prostředí, kde je rozhodující životnost.
Pomáhá snižovat vibrace vrtací kolony, což vede ke zlepšení účinnosti vrtání.
Stabilizátor strunového typu je modulární stabilizační nástroj, který se skládá z vyměnitelné objímky namontované na trnu. Na rozdíl od integrálních stabilizátorů nabízejí tyto stabilizátory flexibilitu, protože objímky lze vyměnit bez výměny celého těla stabilizátoru.
Modulární design – Stabilizátor se skládá z trnu a vyměnitelných objímek, což umožňuje flexibilitu v konfiguraci čepele a výběru materiálu.
Přizpůsobitelné břity – břity lze měnit na základě požadavků na vrtání, včetně vložek z karbidu wolframu pro odolnost proti opotřebení.
Nákladově efektivní údržba – Namísto výměny celého stabilizátoru je třeba vyměnit pouze opotřebovaná pouzdra, což snižuje náklady na údržbu.
Přizpůsobivost – Různé konfigurace pouzdra umožňují přizpůsobení různým podmínkám vrtání.
Vyměnitelný stabilizátor rukávu – Obsahuje odnímatelné pouzdro, které lze po opotřebení vyměnit.
Nerotující stabilizátor – Objímka zůstává nehybná, zatímco se trn otáčí, čímž se snižuje tření a opotřebení.
Pevný stabilizátor struny čepele – Má pevné čepele, ale stále si zachovává modulární koncepci pro snadnější údržbu.
Běžně se používá při dlouhých vrtacích operacích, kde je vyžadována častá údržba.
Vhodné pro měkké až středně tvrdé útvary, kde je problémem opotřebení čepele.
Ideální pro projekty citlivé na náklady, protože je třeba vyměnit pouze pouzdro.
Abychom lépe porozuměli rozdílům mezi integrálními stabilizátory a stabilizátory strunového typu, porovnejme je napříč různými parametry:
| Funkce | Integrální stabilizátor | Stabilizátor strunového typu |
|---|---|---|
| Konstrukce | Jednodílná masivní ocel | Modulární s vyměnitelnými rukávy |
| Typ čepele | Obrobené do těla | Vyměnitelné objímky s různými možnostmi čepele |
| Trvanlivost | Extrémně odolný s vysokou odolností proti opotřebení | Střední trvanlivost, závisí na materiálu rukávu |
| Údržba | Při opotřebení vyžaduje plnou výměnu | Je třeba vyměnit pouze pouzdro |
| Náklady | Vyšší počáteční náklady, ale nízká údržba | Nižší počáteční náklady, ale vyšší náklady na údržbu v průběhu času |
| Aplikace | Drsné vrtací prostředí, směrové vrtání | Dlouhé vrtné operace, projekty citlivé na náklady |
| Riziko selhání | Nízká, protože nejsou žádné pohyblivé části | Vyšší díky modulární konstrukci |
| Přizpůsobení | Omezené, protože design je pevný | Vysoká, protože pouzdra lze měnit podle potřeby vrtání |
Integrované stabilizátory nabízejí vynikající trvanlivost a odolnost proti opotřebení, díky čemuž jsou ideální pro drsné podmínky vrtání.
Stabilizátory typu strun poskytují flexibilitu a nákladově efektivní údržbu, protože je třeba vyměnit pouze pouzdro.
Pokud jsou prioritou dlouhá životnost a robustnost, je lepší volbou integrovaný stabilizátor.
Pokud je důležitější přizpůsobení a snížení nákladů na údržbu, je vhodnější použít stabilizátor strunového typu.
Integrální stabilizátory i stabilizátory strunového typu hrají zásadní roli při stabilizaci vrtací kolony a zlepšení účinnosti vrtání. The integrovaný stabilizátor ostří je známý svou vysokou životností a odolností proti opotřebení, díky čemuž je vhodný pro drsné vrtací prostředí. Na druhou stranu, strunový stabilizátor poskytuje nákladově efektivní možnosti údržby a přizpůsobení, takže je preferovanou volbou pro dlouhé vrtací operace, kde je vyžadována výměna pouzdra.
Výběr správného stabilizátoru závisí na faktorech, jako je prostředí vrtání, náklady a požadovaná životnost. Po pochopení klíčových rozdílů uvedených v tomto článku mohou vrtní inženýři činit informovaná rozhodnutí, která optimalizují výkon a snižují provozní náklady.
1. Jaký je primární účel stabilizátoru při vrtání?
Stabilizátor pomáhá udržovat vyrovnání vrtací kolony, snižuje vibrace a minimalizuje odchylky vrtu, což vede ke zlepšení účinnosti vrtání.
2. Který stabilizátor je odolnější: integrální nebo strunový?
Integrovaný stabilizátor je odolnější, protože je vyroben z jednoho kusu oceli a nabízí vyšší odolnost proti opotřebení ve srovnání se stabilizátory strunového typu, které mají vyměnitelné objímky.
3. Proč by si někdo vybral stabilizátor typu strun před integrálním stabilizátorem?
Stabilizátor strunového typu je vybrán pro svou nákladově efektivní údržbu a flexibilitu, protože při opotřebení je třeba vyměnit pouze pouzdro, na rozdíl od integrovaného stabilizátoru, který vyžaduje úplnou výměnu.
4. Co je integrovaný stabilizátor čepele?
Integrovaný stabilizátor lopatky je typ integrovaného stabilizátoru, kde jsou lopatky obrobeny přímo do těla stabilizátoru, což zvyšuje životnost a odolnost proti opotřebení.
5. Lze použít stabilizátor strunového typu v náročných podmínkách vrtání?
I když může být použit, nemusí být strunový stabilizátor v extrémních podmínkách tak odolný jako integrovaný stabilizátor kvůli jeho modulární konstrukci, což zvyšuje riziko opotřebení a selhání
