3.1、Nosný podvozek

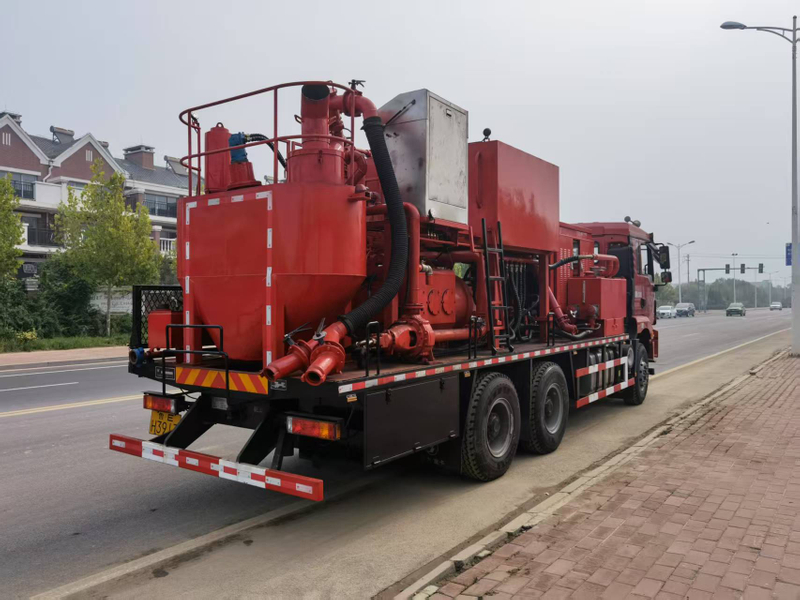

Vozidlo je navrženo s různými nosnými podvozky, které si uživatelé mohou vybrat.
3.1.1. Podvozek nákladního vozu Shaanxi Auto Steyr (volitelně)
Shaanxi Auto: SX1256UR464
Model motoru: WP10.300E40
Výkon: 300HP
Rozvor: 4325+1350
3.2、Motor.
Model vznětového motoru: CCECKT19-C525
Hodinový výkon (Kw): 391 (2100 ot./min)
3,3、Skříň hydraulické mechanické převodovky
Model: BY400
Max. vstupní točivý moment: 1898N.m
Max. vstupní otáčky: 2500 ot./min
Převodový poměr:
1. stupeň 7,62
2.
stupeň 5,57 3. stupeň 4,00 4.
stupeň 2,80 5.
stupeň 2,01
6. stupeň 1,39
7 stupňový 1,00
3,4、Montáž horizontálního tříválcového jednočinného pístového čerpadla
Horizontální tříválcové pístové čerpadlo je TPA600 jednočinné pístové čerpadlo s 41/2' plunžrem.
4.1 Model: TPA600
4.2 Průměr plunžru: 114,3 mm (41/2')
4.3 Zdvih: 152,4 mm (6') 4,4 k
0W Maximální vstupní brzda 6 koní 4 k 0 W
4.5Výkon vody:300KW(400HP)
4.6Maximální tlak: 45Mpa
4.7Maximální výtlak:2.11m³/min
4.8 Převodový poměr:4.6:1
4.9 Výkonnostní parametry pístového čerpadla za různých pracovních podmínek (n=1800 ot/min)
Převodovka |
Teoretický výtlak m³/min
|
Teoretický tlak
Mpa |
Ⅰ |
0.28 |
45 |
Ⅱ |
0.38 |
35 |
Ⅲ |
0.53 |
25 |
Ⅳ |
0.75 |
20 |
Ⅴ |
1.05 |
15 |
Ⅵ |
1.51 |
10 |
Ⅶ |
2.1 |
8 |
3.5, Přídavné čerpadlo.
Model: S5×6 odstředivé čerpadlo
Množství: 1 sada
Pracovní rychlost: 1900r/min
Pracovní průtok: 3180L/min
Pracovní tlak: 0,07～0,105Mpa
Průměr oběžného kola: φ259mm
3,6 Tryskové čerpadlo
Model: 4×3 odstředivé čerpadlo
Pracovní otáčky：2000ot.min:
29 Maximální rychlost
objem: 1200 l/min
Pracovní tlak: 0,85-1,2 MPa
3,7、Míchačka cementové kaše
Tryskový vysokoenergetický mísič
Maximální objem míchání kaše: 2㎡/min
Hustota cementové kaše: 1～2,1g/cm³ , dvě
čistou vodu 2m
3,8、nádrž na
、³ jako 3 komora komory lze měřit samostatně, nebo lze dvě komory propojit.
